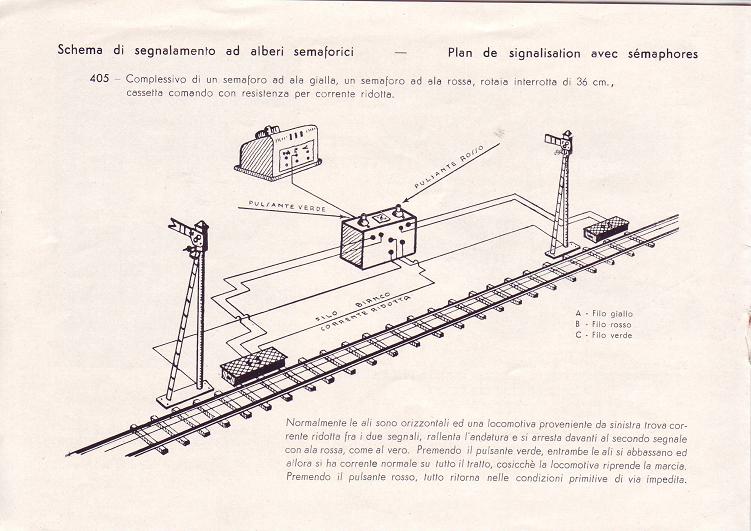

L’exemple du set 405 du catalogue de 1952 en page est très interessant !!
Voila une galerie aussi compliquée que la voie à trier, on ne peut aussi se fier qu’aux catalogues et photos existantes. on peut les répartir au minimum en 4 générations avec les années de fabrication.
Vous trouvez ici les raccourcis pour les galeries de photos des signaux et sémaphores:
signaux – sémaphores
signaux – sémaphores avec voie
Extrait du catalogue, et seulement en dessin
1951
7 : sémaphore à 1 aile, socle inconnu.
11 : signaux ronds, sur portique en treillis , socles inconnu.
17 : signal rond sur colonne, socle rond, marquée « POCHER 3 VOLT ».
1952
Les voies sur lesquelles sont montés les signaux ou sémaphoes, étaient livrées en 2 ou 3 rails, et ceci devait être spécifié à la commande ou à l’achat.
101 : sémaphore à 1 aile, sur colonne, rouge ou jaune, base inconnue.
102 : sémaphore à 2 ailes, sur demi-portique en treillis. base inconnue.
400 : sémaphore à 1 aile, sur colonne, rouge ou jaune, sur voie 18 cm.
401 : sémaphore à 2 ailes, sur demi-portique en treillis, sur voie 18 cm.
402 : signaux ronds, sur demi-portique en treillis, sur voie 18 cm.
403 : signaux ronds, sur portique en treillis.
404 : signal rond sur colonne. socle rond plat.
405 : set avec 2 sémaphores à aile, 1 rouge, et 1 jaune, livré avec 1 boitier de résistance de ralentissement et 1 voie de 36 cm interrompue.
1953
Aucune certitude concernant l’année, mais des signaux avec une base en voie de 9 cm, et comme nous savons que les voies disparaissent début 1954, on peut supposer que c’est une version de 1953.
La numérotation n’est pas la même qu’en 1954. Selon le mode d’emploi, les signaux de cette période avaient la possibilité d’être accompagnés d’une voie de 9 cm, électriquement sectionnée, portant le no 210
283-383 : signal ovale, sur colonne noire et blanche, sur voie 9 cm
284-384 : signaux ovales, sur demi portique en treillis, sur voie de 9 cm.
210 : voie de 9 cm. isolée pour signaux
1954
Les plaques sur lesquelles sont montés les signaux et les sémaphores sont selon le choix en 2 ou 3 rails,
Les références commencant par 2, sont en 2 rails, et 3, en 3 rails.
De plus, il existe 2 versions de fabrication pour les portiques et demi portiques :
Version 1 : le maillage du treillis, des barrières et des échelles est plus large
Version 2 : le maillage du treillis, des barrières et des échelles est plus petit
291-391 : sémaphore à 1 aile, sur colonne, rouge ou jaune, sur plaque.
292-392 : sémaphore à 2 ailes, sur demi-portique en treillis, rouge, sur plaque.
293-393 : signal ovale, sur colonne, livré avec boîtier de commande 129, sur plaque.
294-394 : signaux ronds, sur demi-portique en treillis, livré avec 2 commandes 129, sur plaque.
295-395 : signaux ronds, sur portique en treillis, livré avec 2 commandes, sur socles ronds, sur une boite d’origine, le no a été simplifié, puisque cet élément n’est pas raccordé à la voie : no 95
296 : signal ovale, sur colonne, sur socle rond, sans boitier 129.
1955
Dernieres variantes vues sur le catalogue.
294-394 : signaux ovales, sur demi-portique treillis, sur plaque.
295-395 : signaux ovales, sur portique treillis, sur socle rond.
1956
Fin des portiques ou demi portiques, il ne reste plus que les signaux ovales sur colonnes.
1963
Dernière apparition des signaux au catalogue.
